恒坤系列 HK1.1/D**


轮毂的四周由四组六角形的钢制滑腔组成。 每组滑腔有两个滑孔,内嵌同样形状的滑块。两个滑块的前部都呈凹入形状。 而叶柄的前端设有凸出锁块,刚好与两个滑块的凹入形状相契合。 两个滑块与叶柄前端的中心加工有一个贯通孔,紧固螺栓贯穿其中,将上述三个部件锁死紧固在一起。
  • 产品描述
    • 商品名称: 恒坤系列 HK1.1/D**
    • 商品编号: 1125742533762764800

    轮毂的四周由四组六角形的钢制滑腔组成。 每组滑腔有两个滑孔,内嵌同样形状的滑块。两个滑块的前部都呈凹入形状。 而叶柄的前端设有凸出锁块,刚好与两个滑块的凹入形状相契合。 两个滑块与叶柄前端的中心加工有一个贯通孔,紧固螺栓贯穿其中,将上述三个部件锁死紧固在一起。

    产品规格及参数

    型号/参数

    风扇直径

    最大转速

    电机功率

    电源参数

    估算风量

    估算覆盖面积

    产品重量

    HK1.1/D14

    4300 mm

    85 rpm

    1.1 kw

    220 1Ph.

    50/60 Hz.

    10800

    520

    126 kg

    HK1.1/D12

    3700 mm

    95 rpm

    1.1 kw

    10350

    380

    124kg



    产品配置及特点

    配置细节/型号

    HK1.1/D14

    HK1.1/D12

    电机

    德国诺德电机,伦茨电机可选

    控制部分

    ABS注塑控制盒,HNT订制调速器,蓝光显示屏配轻触式功能按键。正反转。

    HNT 订制调速器,全铝控制盒可选。群控可选,遥控可选。

    安装套件及机架

    中型机架,标准工字钢安装套件,圆钢结构、混凝土结构配件可选。表面喷粉。

    轮毂材质

    A3钢制组装式轮毂,电镀或者喷粉表面处理。

    轮毂技术

    隔振胶套+滑块设计,销钉横穿减速机轴+悬挂式防坠自锁装置

    叶片材质

    冲压工艺双层叶片,冷轧薄钢板,喷粉表面处理。铝合金叶片材质可选。

    叶片数量

    4片标准配置,3片叶片方案可选

    叶片技术

    凸形叶柄与凹形滑块镶嵌防脱设计变截面宽度渐变设计,叶片迎风角扭曲设计,叶尖上翘设计

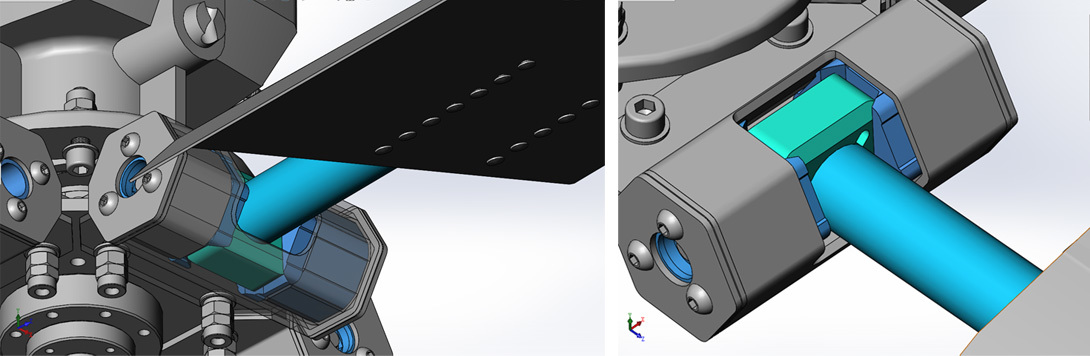

    卓越技术•轮毂

    轮毂的四周由四组六角形的钢制滑腔组成。

    每组滑腔有两个滑孔,内嵌同样形状的滑块。两个滑块的前部都呈凹入形状。

    而叶柄的前端设有凸出锁块,刚好与两个滑块的凹入形状相契合。

    两个滑块与叶柄前端的中心加工有一个贯通孔,紧固螺栓贯穿其中,将上述三个部件锁死紧固在一起。

    滑块外表面套有橡胶隔振套,遇有外力撞击叶片,振动能量通过叶柄传导到滑块时,橡胶隔震套会吸收大部分的振动能量,延长碰撞时间,从而减缓叶片,叶柄和轮毂受到的冲击。

    卓越技术•叶片

    镁铝合金材质,1.5 mm 厚。冲压工艺成型。

    恒正通自主智造的叶片融合了现代空气动力学的研究成果。

    由于巨大的风扇尺寸,使得叶片沿半径方向各处的线速度逐渐增加,叶片最外沿的速度超过每秒19米,而根部的速度只是每秒3米左右。巨大的速度差异必然要求叶片在低速区域与高速区域有相对应的叶片形状,最大限度发挥叶片的送风效果。

    首先,恒正通叶片在根部低速区域的宽度是尖部高速区域的两倍左右,低速区域依靠宽大的叶片可以带动更多的气流,而高速区域相对窄的叶片则是通过转速输送气流。如此的叶片设计,使得整个叶片的送风更加均衡。

    其次,叶片的攻角(叶片的倾斜角度)在高低速区域有不同的要求。

    低速区域,希望攻角度数大,增加风扇的静压,扩大覆盖面积。

    高速区域,希望攻角度数小,增加风扇的动压,增加风量。

    恒正通叶片符合上述风动力学要求,沿半径方向呈扭曲叶形,同等情况下,既增大了风扇的覆盖面积,也兼顾了风扇风量。

    最后,恒正通将风扇叶片设置成叶尖上翘3-5度,相对应水平安装的叶片,上翘的叶片扩大了直接覆盖面积。
